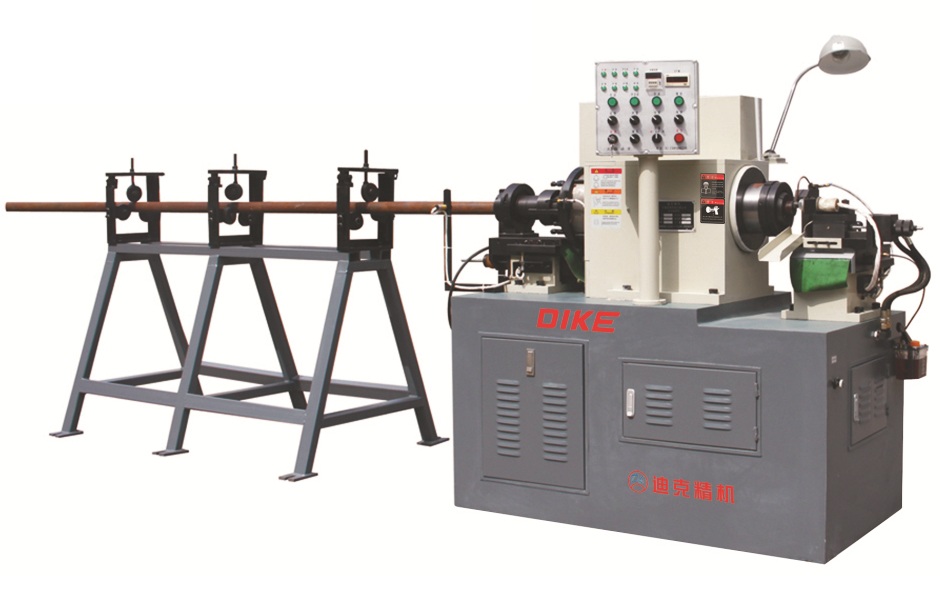

高速切管不二之選
適用于各種管料、棒料切割，配備自動上料架，自動送料定位切割。特別適合圈類、軸類零件的大批量生產。?
| 型 號 | DKCK-G47B | DKCK-G72 | DKCK-G100 | DKCK-G120 |
| 主軸 | 迪克主軸 | 迪克主軸 | 迪克主軸 | 迪克主軸 |
| 主軸軸承 | HRB | HRB | HRB | HRB |
| 外徑加工范圍 | Ф15-Ф47 | Ф20-Ф72 | Ф60-Ф100 | Ф70-Ф120 |
| 最大切割壁厚 | 10 mm | 15 mm | 20mm | 20 mm |
| 長度加工范圍 | 5-100 mm（標準） | 5-100 mm（標準） | 5-100 mm（標準） | 5-100 mm（標準） |
| 主軸轉速 | 1000r/min無極變速 | 1000r/min無極變速 | 1000r/min無極變速 | 1000r/min無極變速 |
| X/Z軸快速移動 | 30m/min | 30m/min | 30m/min | 30m/min |
| 進給速度 | 切割慢進 0-1m/min | 切割慢進 0-1m/min | 切割慢進 0-1m/min | 切割慢進 0-1m/min |
| 總功率 | 4.5KW | 5.5KW | 7KW | 7KW |
| 液壓系統 | 0—2.5MPa | 0—2.5MPa | 0—2.5MPa | 0—2.5MPa |
| 保護功能 | 停車主軸電機自動停止 | 停車主軸電機自動停止 | 停車主軸電機自動停止 | 停車主軸電機自動停止 |
| 工作電源 | 三相? 380V?? 50Hz | 三相? 380V?? 50Hz | 三相? 380V?? 50Hz | 三相? 380V?? 50Hz |
| 夾緊 | 液壓 | 液壓 | 液壓 | 液壓 |
| 控制系統（可選） | 西門子/PLC | 西門子/PLC | 西門子/PLC | 西門子/PLC |
| 絲桿/導軌 | 臺灣上銀 | 臺灣上銀 | 臺灣上銀 | 臺灣上銀 |
| 氣動元件 | 亞德客 | 亞德客 | 亞德客 | 亞德客 |
| 電器元件 | 施耐德（法國） | 施耐德（法國） | 施耐德（法國） | 施耐德（法國） |
| 驅動類型（可選） | 伺服電機/液壓 | 伺服電機/液壓 | 伺服電機/液壓 | 伺服電機/液壓 |
| 冷卻 | 氣冷卻 | 氣冷卻 | 氣冷卻 | 氣冷卻 |
| 機床尺寸 | 1850×900×1500 | 1850×900×1500 | 2000×1200×1600 | 2000×1200×1600 |
| 普通料架占地尺寸 | 8000×1800×1500 | 8000×1800×1500 | 8000×1800×1600 | 8000×1800×1600 |
| 自動料架占地尺寸 | 11000×1800×1500 | 11000×1800×1500 | 11000×1800×1500 | 11000×1800×1500 |
機床配置
車床采用迪克高剛性床身
數控車床采用數控系統控制，橫、縱向采用進口直線導軌，車管螺紋工件并切割，加工尺寸穩定，型號更換方便。
加工范圍：直徑10-120mm，長度5-100mm
加工工序：割斷，單割斷，雙割斷，多割斷，倒角、端面、外圓割斷人多機全自動數控加工生產線。
