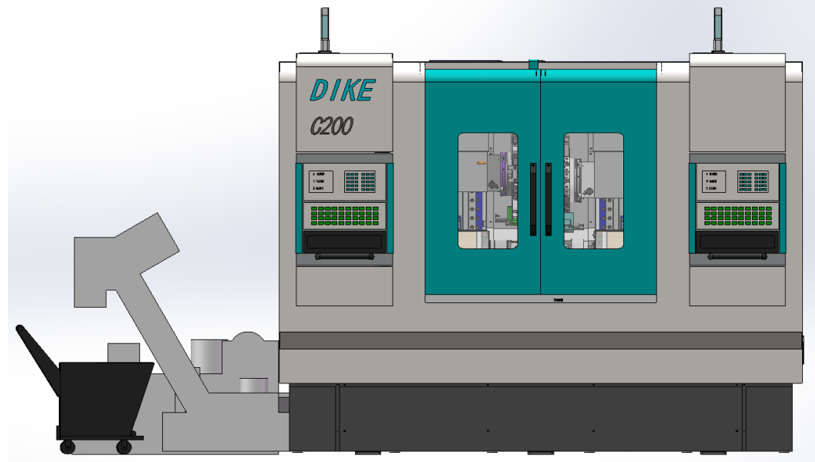

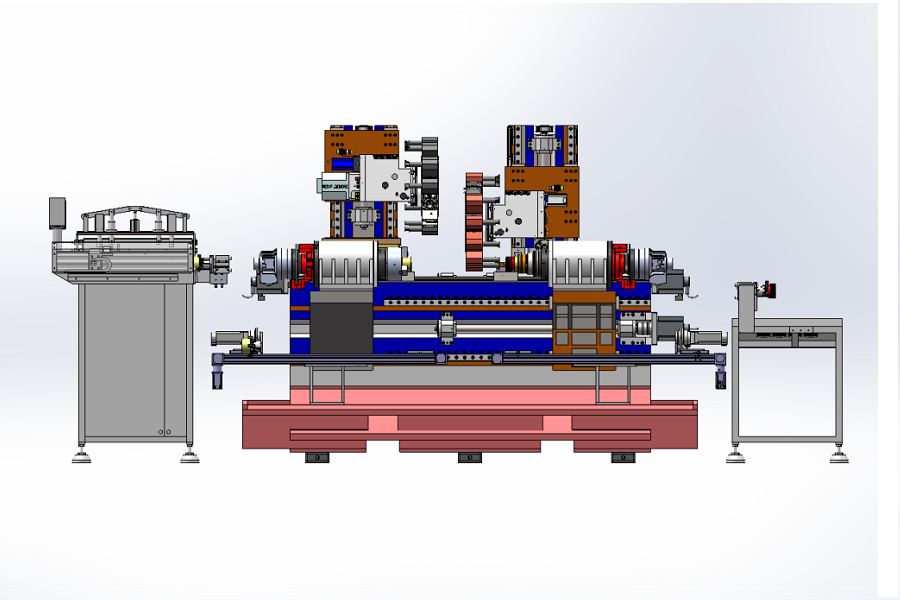

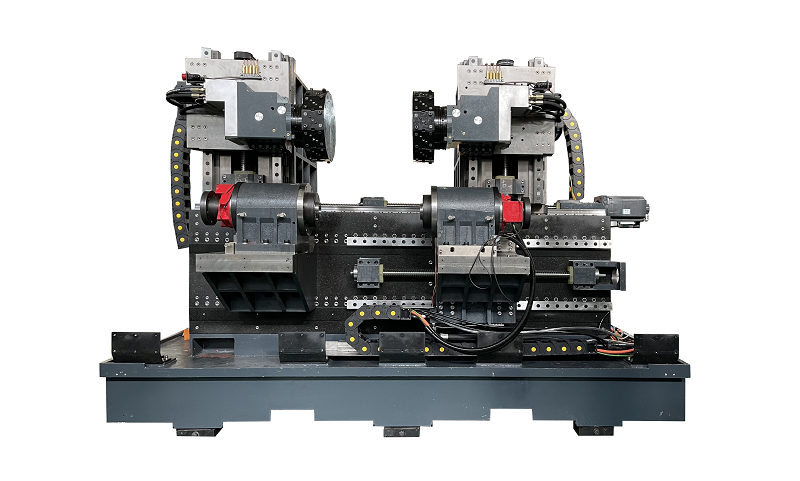

雙主軸雙背刀刀塔數控機床DKCK-C200-F2Y是一款復合型數控機床，并可選配C/Y/A軸，同時完成車削、銑削、鉆孔、攻絲、磨削等工序。雙主軸設計能完成工件自動換面，在加工效率及加工精度上大幅提升。
設備參數 |
||
項目 Item |
規格 Specification |
單位Unit |
加工能力 Machining capacity |
||
最大回轉直徑 Max. swing over bed diameter |
?500 |
mm |
最大加工直徑 Max. machining diameter |
?200 |
mm |
最大加工長度 Max. machining length |
400 |
mm |
主軸 Main Spindle |
||
主軸最大轉速 Max. Spindle speed |
4000 |
r/min |
主軸通孔直徑 Throuth hole diameter |
56 |
mm |
主軸鼻端規格 Spindle nose |
A2-6 |
|
主軸電機輸出功率 Main motor power |
22 |
KW |
主軸轉速范圍 Spindle speed range |
0-4000 |
r/min |
主軸電機額定轉速? Main motor rated speed |
2000 |
r/min |
主軸額定扭矩? ? Rated spindle torque |
106 |
N.m |
主軸傳送方式 Transmission mode |
電主軸 |
|
X/Z-軸 X/Z-Axis |
||
X/Y/Z軸行程 ????X/Y/Z-axis travel |
230/100/680 |
mm |
X/Y/Z軸快速移動 X/Y/Z -axis rapid traverse |
20 |
m/min |
X/Y/Z軸電機功率 X/Y/Z -axis motor power |
3.1 |
kw |
X/Y/Z軸電機扭矩 X/Y/Z -axis spindle torque |
20 |
N.m |
刀架 TOOL |
||
刀具容量? ? Tool quantities |
12T |
|
方刀規格 |
25*25 |
mm |
圓刀規格 |
?40 |
|
機床精度 Machining accuracy |
||
主軸跳動 Spindle run out |
0.003 |
mm |
光柵絕對測量分辨率 |
0.001 |
mm |
重復定位精度 Repeat positioning accuracy |
0.002 |
mm |
其他 Others |
||
冷卻水泵功率 Coolant motor power |
1.5 |
kw |
液壓站功率 Hydraulic station power |
2.2 |
kw |
機床最大功率 |
70 |
kw |
